簡單易懂!淺析渦輪流量計的原理及使用

1
發表時間:2017-05-31 18:03

概述

渦輪流量計(以下簡稱TUF)是葉輪式流量(流速)計的主要品種,葉輪式

流量計還有風速計、水表等。TUF由傳感器和轉換顯示儀組成,傳感器采用多葉片的轉子感受流體的平均流速,從而推導出流量或總量。轉子的轉整(或轉數)可用機械、磁感應、光電方式檢出并由讀出裝置進行顯示和傳送記錄。據稱美國早在1886年即發布過**個TUF專利,1914年的專利認為TUF的流量與頻率有關。美國的**臺TUF是在1938年開發的,它用于飛行上燃油的流量測量,只是直至二戰后因噴氣發動機的液體噴氣燃料急需一種高精度、快速響應的流量計才使它獲得真正的工業應用。如今,它已在石油、化工、科研、國防、計量各部門中獲得廣泛應用。

流量計中TUF、容積式流量計和科氏質量流量計是三類重復性、精確度**

的產品,而TUF又具有自已的特點,如結構簡單、加工零部件少、重量輕、維修方便、流通能力大和可適應高參數等,是其他兩類流量計是難以達到的。

HLW系列渦輪流量計是吸取了國內外流量計儀表先進技術經過優化設計,具

有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代渦輪流量計,廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr1及剛玉Al2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小于5×10 -6 m 2 /s的液體,對于運動粘度大于5×10 -6 m 2 /s的液體,可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等,是流量計量和節能的理想儀表。

產品特點

1.高精確度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R;

2.重復性好,短期重復性可達0.05%~0.2%,正是由于具有良好的重復性,如經常校準或在線校準可得到極高的精確度,在貿易結算中是優先選用的流量計;

3.就地顯示,瞬時流量和累積流量

4.輸出脈沖頻率信號,4-20mA,485通訊

5.可獲得很高的頻率信號,信號分辨力強;

6.范圍度寬,中大口徑可達1:20,小口徑為1:10;

7.結構緊湊輕巧,安裝維護方便,流通能力大;

8.適用高壓測量,儀表表體上不必開孔,易制成高壓型儀表;

9.專用型傳感器類型多,可根據用戶特殊需要設計為各類專用型傳感器,例如低溫型、雙向型、井下型、混砂專用型等;

10.可制成插入型,適用于大口徑測量,壓力損失小,價格低,可不斷流取出,安裝維護方便



技術規格

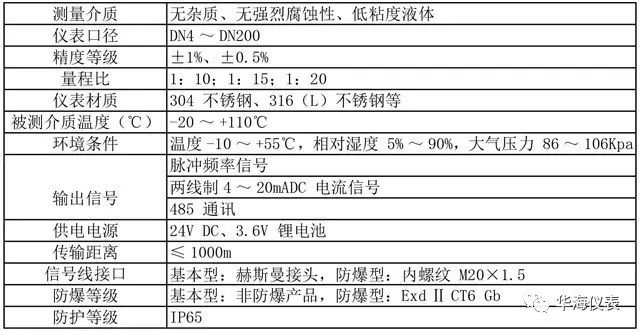

1、技術參數

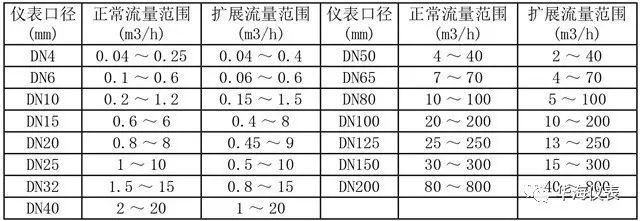

2、口徑流量對照表



外形尺寸及安裝示意圖

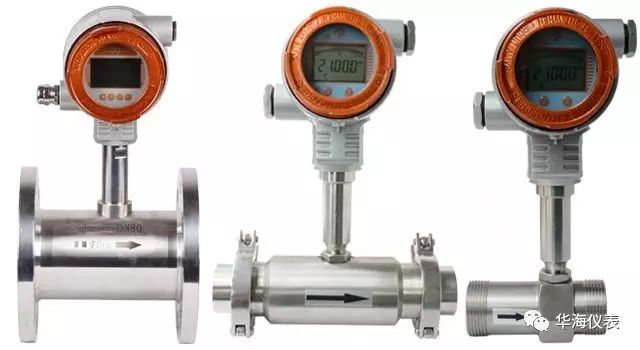

1、外形尺寸示意圖

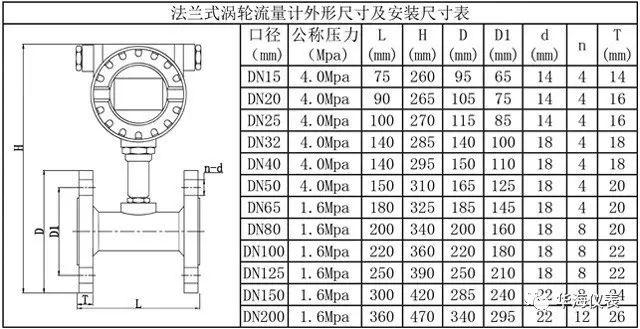

1.1、法蘭連接式

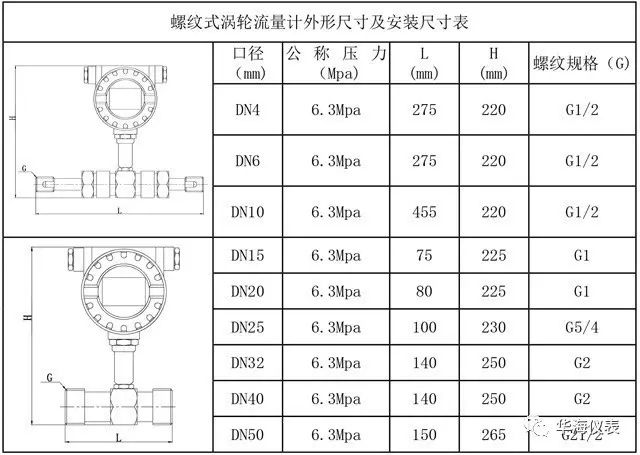

1.2、螺紋連接式

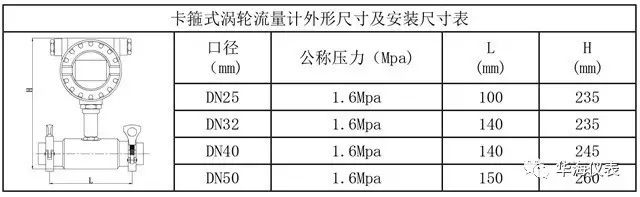

1.3、卡箍連接式

2、安裝示意圖

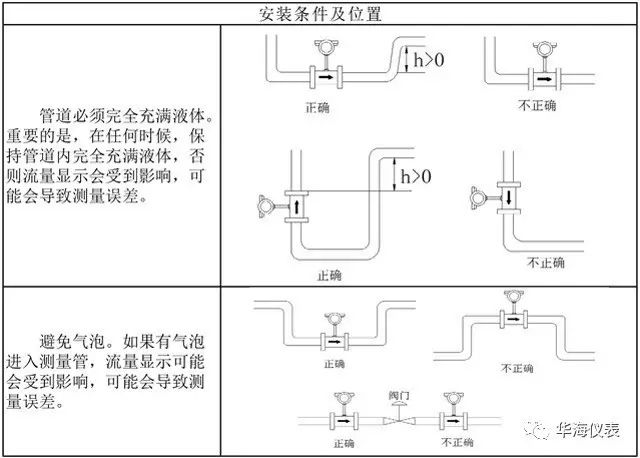

2.1、安裝條件及位置


2.2、安裝場所和要求

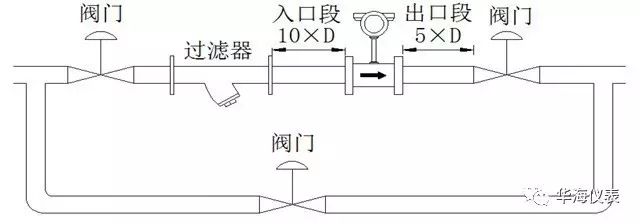

(a)渦輪流量計典型安裝管路系統圖(見圖1)

圖 1 渦輪流量計典型安裝管路系統圖

(b) 管道安裝注意事項

1 傳感器應安裝在便于維修,管道無振動、無強電磁干擾與熱輻射影響的場所。

2 水平安裝傳感器要求管道不應有目測可察覺的傾斜(一般在 5°以內),垂直安裝傳感器管道垂直度偏差亦應小于 5°。在不能停流的場所,應裝旁通管和可靠的截止閥(見圖 1),測量時要確保旁通管無泄漏。

3 在新鋪設管道裝傳感器的位置先接入一段短管代替?zhèn)鞲衅鳎皰呔€”工作完畢,確

認管道內清掃干凈后,再正式接入傳感器。

4 若流體含雜質,則應在傳感器上游側裝過濾器,管道內應定期清理排放沉淀雜質;若被測液體含有氣體,則應在傳感器上游側裝消氣器。過濾器和消氣器的排污口和消氣口要通向安全的場所。

5 若傳感器安裝位置位于管線的低點,為防止流體中雜質沉淀滯留,應在其后的

管線裝排放閥,定期排放沉淀雜質。

6 傳感器安裝在室外時,應有避免直射陽光和防止雨淋的措施。

被測流體若為易氣化的液體,為防止發生氣穴,影響測量精確度和使用期

限,傳感器的出口端壓力應高于公式5計算的最低壓力P min

P min =2△P+1.25 PvPa 公式5

式中 P min ——最低壓力,Pa;

△P——傳感器**流量時壓力損失,Pa;

Pv——被測液體最高使用溫度時飽和蒸汽壓,Pa。

流量調節閥應裝在傳感器下游,上游側的截止閥測量時應全開,且這些閥門

都不得產生振動和向外泄漏。對于可能產生逆向流的流程應加止回閥以防止流體

反向流動。傳感器應與管道同心,密封墊圈不得凸入管路。液體傳感器不應裝在水平管線的最高點,以免管線內聚集的氣體(如停流時混入空氣)停留在傳感器處,不易排出而影響測量。傳感器前后管道應支撐牢靠,不產生振動。對易凝結流體要對傳感器及其前后管道采取保溫措施。

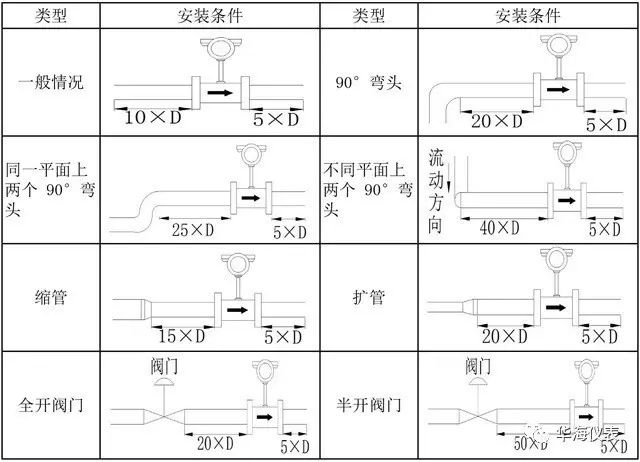

2.3、安裝直管段的要求

直管段長度渦輪流量計對管道內流速分布畸變及旋轉流是敏感的,進入傳感器應為

充分發展湍流,因此要根據傳感器上游側阻流件類型配備必要的直管段或或整流器,要求入口段和出口段直管段長度。

若上游側阻流件情況不明確,一般推薦上游直管段長度不小于20D,下游直管段長度不小于5D,如安裝空間不能滿足上述要求,可在阻流件與傳感器之間安裝流調整器。傳感器安裝在室外時,應有避直射陽光和防雨淋的措施。
