連續重整裝置差壓變送器異常故障分析

連續重整裝置差壓變送器異常故障分析

(一)基本情況

1.裝置名稱

80萬噸/年連續重整裝置，采用美國UOP第三代催化劑連續再生工藝，于2008年建成投產。

2.工況簡介

連續重整裝置氫還原區/****反應器差壓變送器(33-PDT-0101)測量介質為H?(氫氣)+HC(碳?xì)浠衔?，介質均為氣體，氫氣濃度在85%左右(與差壓變送器的正壓側膜片接觸)。操作壓力為0.59MPa，操作溫度為482℃(差壓變送器測量膜片處溫度為常溫)。采用差壓變送器測量差壓值。

3.儀表情況

品牌:蘭煉富士。

型號:FKCT36V5-LUCYY-BA。

差壓變送器膜片材質:316L。

測量范圍:0~200kPa。

信號類型:4~20mA模擬量。

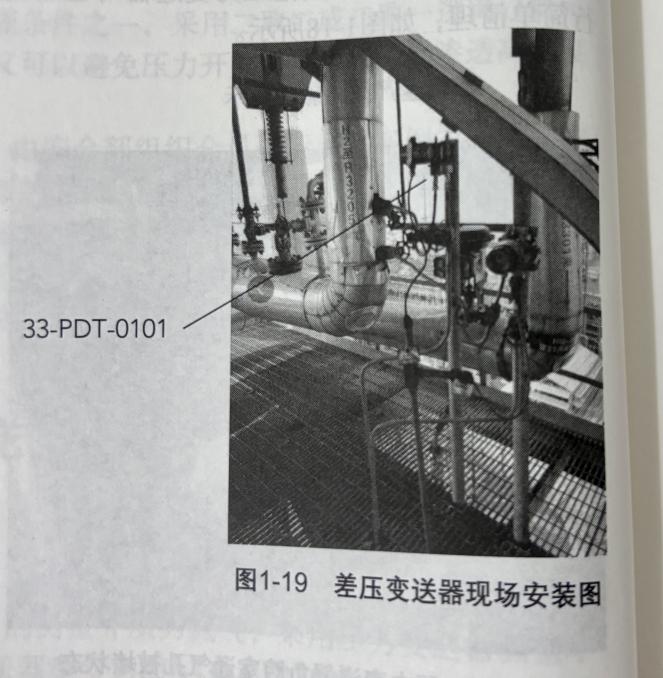

差壓變送器現場安裝圖如圖1-19所示。

(二)故障描述及處理過程

1.故障前工藝情況

工藝正常，差壓值在104kPa左右。

2.故障現象詳細描述

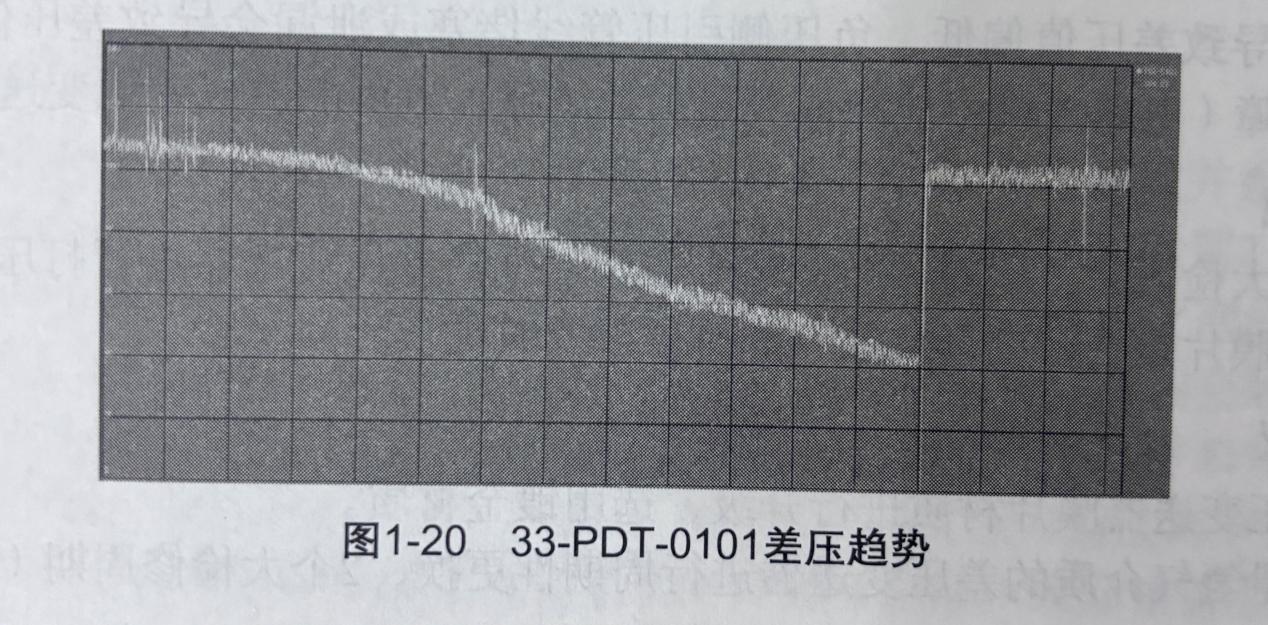

33-PDT-0101差壓值正常應為104kPa左右，故障時逐漸下降到42kPa，判斷33-PDT-0101差壓值顯示異常，差壓趨勢如圖1-20所示。

3.影響范圍

33-PDT-0101差壓值顯示偏低，對工藝設備無任何影響。

4.儀表及系統處理過程

(1)對差壓變送器正引壓管線進行排放、疏通和試漏檢查，未發現堵塞、泄漏現象。

(2)對差壓變送器進行打壓測試，首先驗證差壓變送器回零正常輸出為4mA，然后對差壓變送器正壓側進行0kPa、50kPa、100kPa、150kPa、200kPa五點打壓，發現當打壓信號在0~60kPa時差壓變送器的測量值為0kPa，輸出為4mA，打壓信號超過60kPa后差壓變送器才能測出壓力，且始終偏差60kPa。由此判斷，差壓變送器的正壓側膜片故障。之后將差壓變送器解體，發現差壓變送器正壓側膜片變形、彈性變差現象，判斷是由于差壓變送器正壓側膜片變形導致的差壓測量值偏低。

(3)更換新的差壓變送器，將其量程和單位設置為與舊差壓變送器一致，然后進行打壓測試，確認無誤后投用，差壓值顯示正常。

5.故障性質

該差壓變送器故障屬于設備本身故障(正壓側膜片變形)，導致差壓測量值偏低。

(三)故障原因分析

1.故障前儀表可靠性評價

該差壓變送器一直運行正常，指示準確，未出現過故障。

2.失效分析

(1)直接原因:差壓變送器正壓側膜片變形、彈性變差。

(2)間接原因:裝置的儀表設備檢修與裝置設備大檢修同步(檢修周期為3年)，該差壓送器在2018年裝置設備大檢修時進行打壓測試，測試結果正常(按差壓變送器檢修規程，只對差壓變送器進行打壓測試，檢查差壓變送器精度及線性情況，不對其進行解體檢查測量膜片)。根據本次故障檢查情況判斷，由于該差壓變送器正壓側膜片長期接觸85%濃度的氫氣，導致差壓變送器測量膜片材質發生變化(存在氫脆現象)，出現膜片變形、彈性變差現象。

(四)防范措施及建議

1.經驗總結

(1)根據案例的故障現象，首先要分析可能引起差壓值偏低的原因，然后根據分析結果進行逐一排查，快速找到故障原因，并解決故障問題。

(2)根據現場工況分析，本案例中差壓變送器測量值偏低的原因有以下三方面:①現場工藝工況的差壓值確實偏低:②引壓管線有堵塞、泄漏現象(差壓變送器正壓側引壓管線堵塞或泄漏會導致差壓值偏低，負壓側引壓管線堵塞或泄漏會導致差壓值偏高):③差壓變送器本身故障(電路板輸出故障或測量膜片故障)也可能造成差壓變送器測量值偏低。

2.防范措施

在裝置設備大檢修時，除對涉及測量介質為氫氣的差壓變送器進行打壓測試外，還應將其解體重點檢查膜片是否有變形現象，如有異常及時更換。

3.改進建議

(1)對差壓變送器膜片材質進行升級，選用鍍金材質。

(2)對測量氫氣介質的差壓變送器進行周期性更換，2個大檢修周期(6年)更換1次。

(五)知識拓展

氫脆現象介紹及對差壓(壓力)變送器測量膜片的影響

氫是自然界質量最小的原子，本身不具備腐蝕性，但是滲透能力極強。由于氫原子的尺寸遠遠小于金屬原子，因此在高溫高壓作用下氫氣可以解離成氫原子并滲透進入金屬材料的晶格點陣的間隙位置。這一滲透過程主要經歷如下步驟:

(1)氫氣(H2)與金屬材料(M)表面發生碰撞，此時金屬材料(M)表面物理吸附微量氫氣(H2)形成混合物(H:M)，即H:+M→H?M。

(2)混合物(H:M)與金屬材料(M)外表面繼續反應，形成吸附在金屬材料外表面的氫原子(HadM)，這一過程被稱為化學吸附過程，并且高溫高壓的條件可促進該過程，即HM +M→2HadM。

(3)當金屬材料(M)外表面吸附的氫原子(HadM)達到飽和后會逐步溶解擴散，形成滲透在材料內部的原子氫(MHad)，即HadM→MHad。

(4)環境溫度和壓力降低后原子氫(MHad)逐步析出，在金屬材料(M)內部重組成氫分子(Hz)，即2MHad→2M+H2。由于氫分子的尺寸遠大于氫原子，因此氫分子殘留在金屬材料內部無法“逃逸”，金屬材料內部會出現裂紋導致材料脆化，這種情況被稱為氫脆現象。

差壓(壓力)變送器是一種將壓力信號轉化成電信號進行控制和遠傳的設備，其核心元件是單晶硅諧振式傳感器及測量膜盒。差壓(壓力)變送器工作時測量膜盒的測量膜片接觸測量介質，通過測量膜片內側密封灌充的硅油傳導液將測量壓力傳遞到微型真空腔體的彈性元件(諧振梁)上，導致彈性元件產生微小形變位移，其位移程度與壓力呈正比關系。差壓(壓力)變送器通過單晶硅諧振式傳感器及微處理器將微小形變位移轉變?yōu)?/span>4~20mA遠傳電信號，可用于測量介質壓力。為了減少傳遞過程中的壓力損耗并防止被測量介質腐蝕，一般選擇具有一定彈性和防腐蝕性能的金屬薄壁材料(厚度介于40~80μm之間，各設備供貨商略有不同)制作測量膜片，常見的測量膜片材質有316L不銹鋼、哈氏合金、鉭、鈦等諸多類型。由于測量膜片厚度不足0.1mm，常規的差壓(壓力)變送器在惡劣工況(高溫高壓且存在較高濃度氫氣的場合)下極易出現氫脆現象并受到影響，導致測量膜片韌性退化，失去彈性，出現空腔鼓包或者裂紋。隨著時間推移，氫分子甚至可以穿透測量膜片進入隔離硅油傳導液，出現氣泡，這不但會增大壓力傳遞過程中的損耗，會直接干擾差壓(壓力)變送器的測量效果，導致壓力變送器零點漂移、輸出不穩定，出現測量誤差使壓力測量參數波動，更為嚴重的情況下甚至損壞儀表導致事故發生。
