導波雷達物位計的詳解

1
發表時間:2017-06-02 18:09

測量原理

導波雷達是基于時間行程原理的測量儀表,雷達波以光速運行,運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播,當脈沖遇到物料表面時反射回來被儀表內的接收器接收,并將距離信號轉化為物位信號。


輸 入

反射的脈沖信號沿纜繩傳導至儀表電子線路部分,微處理器對此信號進行處理,識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成,距離物料表面的距離D與脈沖的時間行程T成正比:

   D=C×T/2

   其中C為光速

   因空罐的距離E已知,則物位L為:

   L=E-D

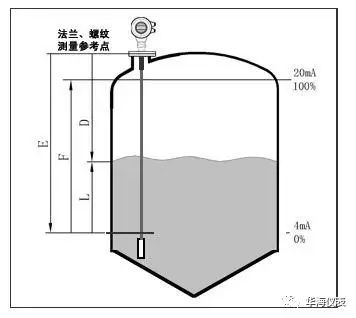

輸 出

通過輸入空罐高度E(=零點),滿罐高度F(=滿量程)及一些應用參數來設定,應用參數將自動使儀表適應測量環境。對應于4-20mA輸出。



點擊進入雷達物位計小程序詳情

測量范圍

說明:

H----測量范圍

L----空罐距離

B----頂部盲區

E----探頭到罐壁的最小距離

頂部盲區是指物料最高料面與測量參考點之間的最小距離。

底部盲區是指纜繩最底部附近無法精確測量的一段距離。

頂部盲區和底部盲區之間是有效測量距離。

注意:只有物料處于頂部盲區和底部盲區之間時,才能保證罐內物位的可靠測量。

安裝與使用

安裝指南

下述的安裝指南適用于纜式和桿式探頭測量固體顆粒料和液體物體。同軸管式探頭只適用于液體物體。

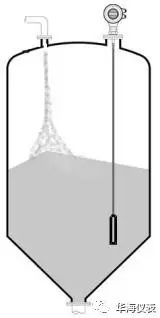

安裝位置:

盡量遠離出料口和進料口。

對金屬罐和塑料罐,在整個量程范圍內不碰壁。如果是金屬罐,物位儀表不要安裝在罐的中央。建議安裝在料倉直徑的1/4處。

纜式探頭或桿式探頭離罐壁最小距離不小于30厘米。

探頭底部距罐底大約30mm。

探頭距罐內障礙物最小距離不小于200mm。

如果容器底部是錐型的,傳感器可以安裝

罐頂中央,這樣可以一直測量到罐底。

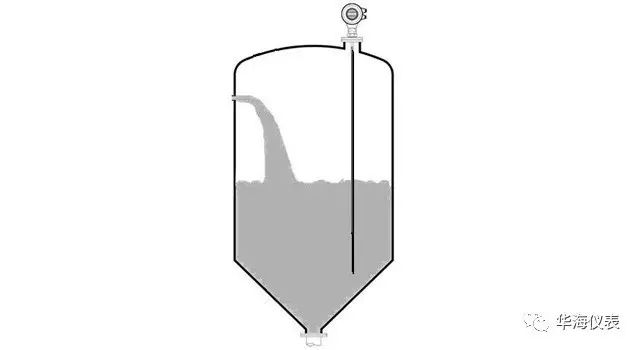

下圖為桿式雷達安裝圖,主要用于液體液位的測量。

特點:

可以測量介電常數大于等于1.4的任何介質。

一般用于測量粘度≤500cst而且不容易產生粘附的介質。

桿式雷達**量程可以達到6米。

對蒸汽和泡沫有很強的抑制能力,測量不受影響。

對于介電常數比較小的液體物料可以采用雙探桿式測量方式,以保障良好的準確測量。

安裝方法

合理安裝能確保儀表長期可靠而精確的測量

儀表可采用螺紋連接,螺紋的長度不要超過150mm,還可以采用在短管上安裝。理想的短管直徑小于150mm,高度小于150mm,若安裝于較長的短管上,應底部固定纜繩或選用對中支架以避免纜繩與短管末端接觸。

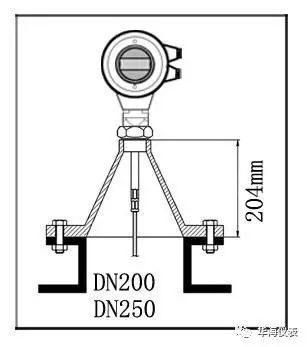

DN200或DN250的安裝于短管內安裝

當儀表需要安裝于直徑大于200mm短管時,短管內壁產生回波,在介質介電常數低的情況下會引起測量誤差。因此,對于一個直徑為200mm或250mm的短管,需要選一個帶“喇叭接口”的特殊法蘭。盡量避免安裝在直徑大于250mm的短管上。

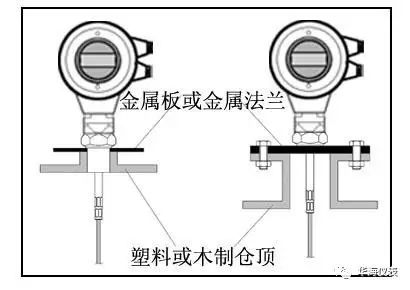

在塑料罐上安裝

注意!

無論是纜式或桿式若想儀表工作正常,過程連接表面應為金屬。當儀表裝在塑料罐上時,若罐頂也是塑料或其它非導電材質時,儀表需要配金屬法蘭,若采用螺紋連接,需配一塊金屬板。

測量液體時的安裝指導

下述安裝指導適用于桿式和纜式探頭,管式探頭測量與安裝方式無關。

安裝位置

● 距離罐壁的距離建議為罐直徑的1/6-1/4(至少300mm,混凝土罐至少400mm)

不要安裝在金屬罐中間

不要裝在下料口處

選擇探頭長度時,注意探頭底部距罐底約大于30mm

注意介質溫度

罐內障礙物

安裝時注意探頭距離障礙至少200mm

干擾的祛除

干擾回波抑制:軟件可實現對干擾回波的抑制,從而達到理想測量效果

旁通管及導波管(僅適用于液體)對于粘度不打于500cst,可采用旁通管,導波管或管式來避免干擾。

液體標準安裝

對于粘度≤500cst且不易產生粘附的介質,管式探頭是**方案,其特點如下:

**的可靠性

可用于介電常數大于等于1.4的任何介質,測量與介質的導電性無關

罐內障礙物及短管尺寸不影響測量

比桿式探頭能承受的橫向壓力高

對于高粘度的介質,建議使用桿式探頭

儀表在臥罐及立罐上的安裝

管式探頭及桿式探頭最長可到6米對于測量距離超過6米的罐,可選用8mm纜式探頭

安裝及固定方式同固體粉倉測量

對距罐壁的距離無限制,只要避免探頭接觸罐壁即可

如果罐內障礙物比較多或過于靠近探棒時,請選用管式探頭

腐蝕性介質測量

如果測量腐蝕性介質,可選用桿式探頭套一個塑料套管進行測量

調試

可以通過三種方式調試:

通過顯示調整模塊NYPM

通過調試軟件NYSOFT

通過HART手持編程器

現場編程模塊(NYPM)

NYPM編程器由6個按鍵和一個液晶顯示屏,可以顯示調整菜單和參數設置。其功能相當于一個分析處理儀表。

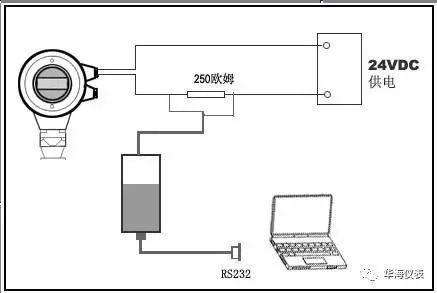

通過NYSOFT軟件調試

雷達傳感器都可以通過軟件進行調試。采用NYSOFT軟件進行調試,需要一個儀表CONNECTCAT驅動器。

使用軟件調試的時候,給雷達儀表加電24VDC,同時在連接HART適配器前端加一個250歐姆的電阻。如果一體式HART電阻(內部電阻250歐姆)的供電儀表,就不需要附加外部電阻,這時候HART適配器可以和4…20mA線并聯。

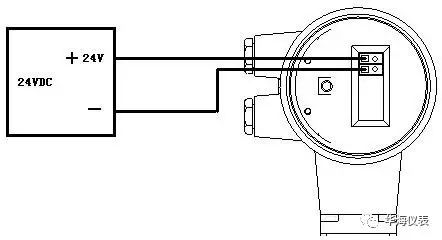

接線方式

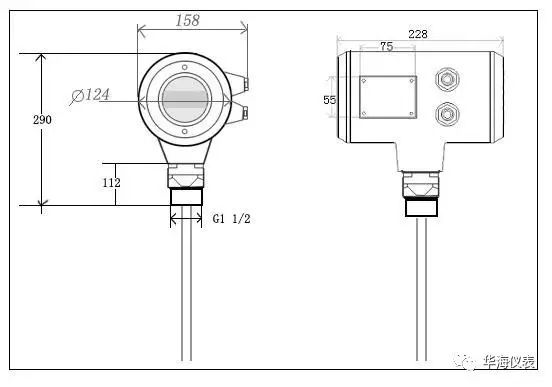

儀表尺寸
