重點推薦!淺析水表型電磁流量計的原理和使用

1
發表時間:2017-06-01 18:06

產品概述

HHDS水表型電磁流量計是專為供水工業設計,滿足城市供水確保準確的水費計算,廣泛應用于現場無電源供應場所,如城市供水、污水處理、水利工程、水政水資源等行業。

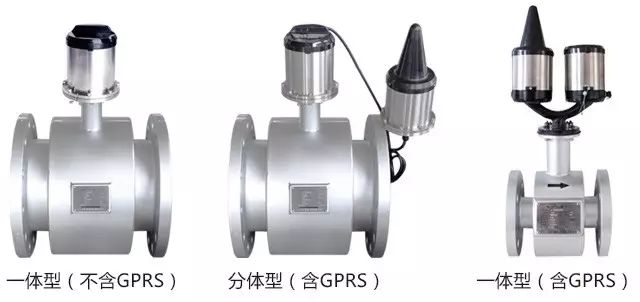

HHDS水表型電磁流量計殊設計的傳感器勵磁系統和高性能鋰電池供電系統,并采用了16位嵌入超微功耗處理器,具有全數字量信號處理、測量穩定、測量精度高、抗干擾能力強等特點,實現自動雙向流量測量,現場瞬時流量、正反向累計總量顯示,自診斷故障報警和GSM數據無線遠傳等功能,用戶通過強大的GSMGPRS遠程管理軟件系統可實現流量計數據無線遠傳,存儲等功能。

(點擊圖片進入小程序鏈接查看詳情)

工作原理

水表型電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時,將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時,如果具有一定電導率的流體流經測量管,將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B,測量管內徑d與平均流速v的乘積,電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后,可顯示流體流量,并能輸出脈沖,模擬電流等信號,用于流量的控制和調節。

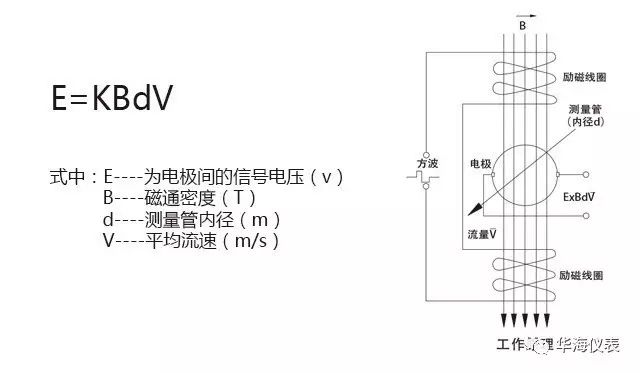

 式中K,d為常數,由于勵磁電流是恒流的,故B也是常數,則由E=KBdV可知,體積流量Q與信號電壓E成正比,即流速感應的信號電壓E與體積流量Q成線性關系。因此,只要測量出E就可確定流量Q,這就是電磁流量計的基本工作原理。

由E=KBdV可知,被測流體介質的溫度、密度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動(如層流或紊流)就不會影響測量結果的。因此說電磁流量計是一種真正的體積流量計。對于制造廠和用戶來說,只要用普通的水實際標定后就可測量其他任何導電流體介質的體積流量,而不需作任何修正,這是電磁流量計的一突出優點,是其他任何流量計所沒有的。測量管內無活動及阻流部件,因此幾乎沒有壓力損失,并具有很高的可靠性。

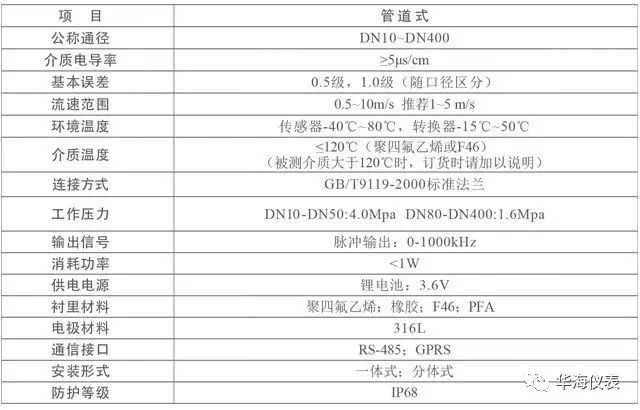

技術參數

性能特點

1、儀表結構簡單、可靠、無可動部件、工作壽命長。

2、無截流阻流部件,不存在壓力損失和流體堵塞現象。

3、無機械慣性,響應快速,穩定性好,可應用于自動檢測、調節和程控系統。

4、測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。

5、采用聚四氟乙烯或橡膠材質襯里和316L電極材料的不同組合可適應不同介質的需要。

6、高清晰度LCD顯示。

7、3.6V鋰電池供電使用壽命達到3年以上。



安裝與使用

1、對外部環境的要求

a、流量計應避免安裝在溫度變化很大或受到設備高溫輻射的場所,若必須安裝時,須有隔熱、通風的措施。

b、流量計**安裝于室外,盡量避免高溫暴曬及其他惡劣環境。

c、流量計應避免安裝在含有腐蝕性的氣體的環境中,必須安裝時,須有通風措施。

d、為了安裝、維護、保養方便,在流量計周圍需有充裕的安裝空間。

e、流量計安裝場所應避免有強磁場及強振動源,如管道振動大,在流量計兩邊應有固定的管道的支座。

2、管道式水表型電磁流量計

2.1 對直管段的要求

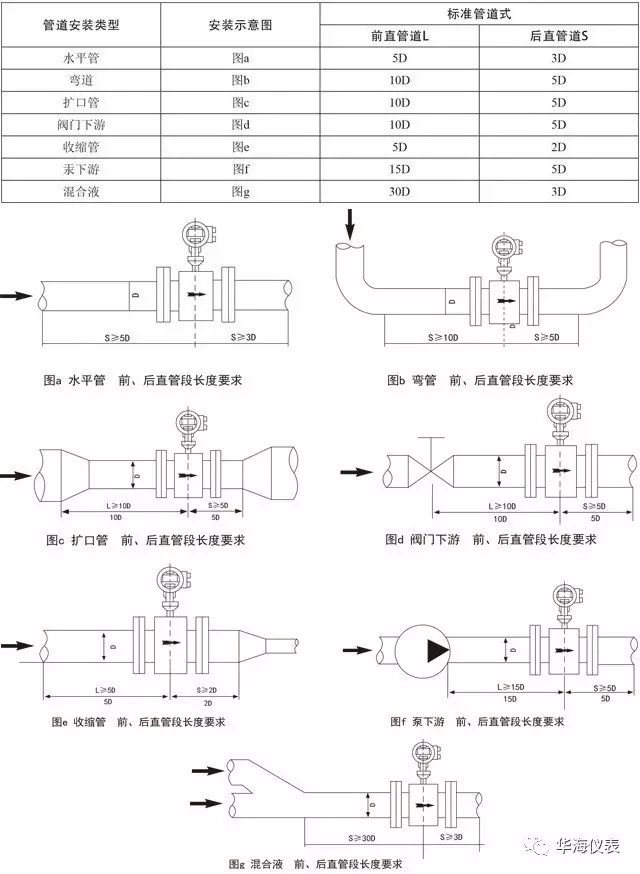

為了改善渦流與流場畸變的影響,流量計安裝的前、后直管段長度有一定的有要求,否則會影響測量精度(也可安裝整流器,盡量避免在靠近調節閥和半開閥門之后安裝)

2.2 對工藝管的要求

流量計對安裝的上、下游工藝管有一定的要求,否則影響測量精度。

a、上、下游工藝管的內徑與傳感器的內徑相同,并滿足:0.98DN≤D≤1.05DN(式中DN:傳感器內徑,D:工藝管內徑)

b、工藝管與傳感器必須同心,同軸偏差不大于0.05DN


2.3旁通管的要求

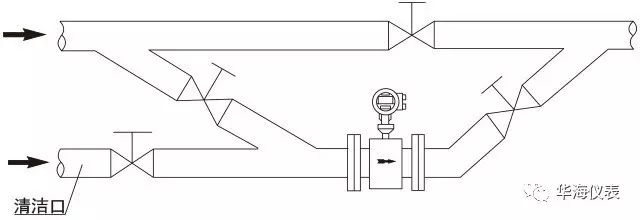

為了方便檢修流量計,**為流量計安裝旁通管,另外,對重污染流體及流量計需清洗而流體不能停止的,必須安裝旁通管。

a、方便流量計的檢修

b、對重污染流體必須安裝

c、流體不能停止而流量計需清洗

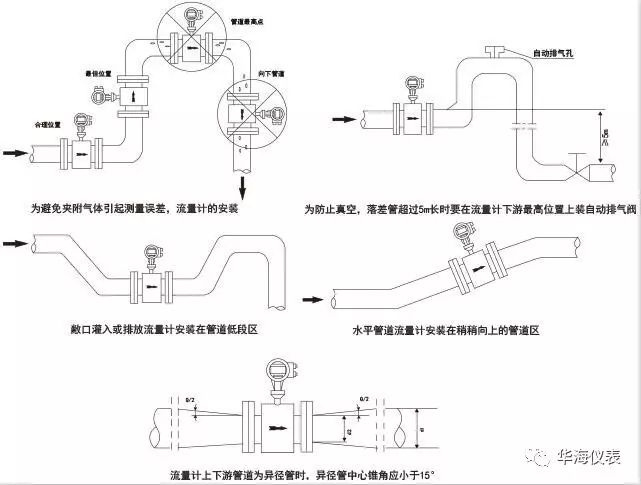

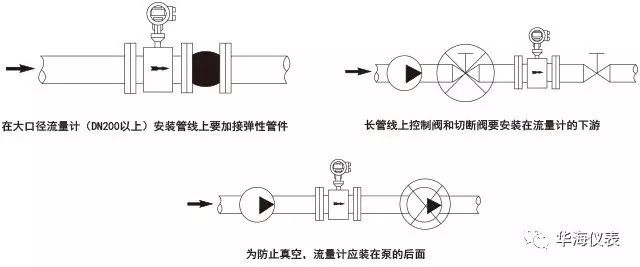

2.4流量計在管線上的安裝要求

流量計安裝時注意事項

a、安裝尺寸一定要計算準確,否則容易泄露或安裝不上。

b、流體流向必須與傳感器表體上的流向箭頭保持一致。

c、流量計的電極軸線必須近似水平,否則影響測量精度。

d、傳感器兩邊的法蘭必須保持平行否則容易泄露。

e、為了避免在安裝后形成旋渦流動,應保證工藝配管、密封件、流量計同軸連接不能錯開。

f、安裝流量計時,嚴禁在緊靠流量計法蘭處電焊施工,以免燒傷流量計襯里。

g、對不同性質的工藝管道,應采用相應的接地方式(見傳感器接地)。

h、對于腐蝕性介質,**應該垂直安裝,被測介質自下往上流動,這樣可以避免固體顆粒在流量計管中沉積,使襯里腐蝕均勻,延長使用壽命。

i、對于測量管口徑大于200mm,為安裝方便,可采用伸縮頭。
